核心提示：通過螺紋起緊固作用的零件稱為螺紋緊固件。常用的螺紋緊固件有螺栓、雙頭螺柱、螺釘、螺母及墊圈等。通過螺紋起緊固作用的零件稱為螺紋緊固件。如下圖所示。螺紋緊固件的結構、尺寸均已標準化，在機械設計中不需要單獨繪制它們的圖樣，可以根據設計要求從相應的國家標準中查出所需要的結構尺寸。

一、常用螺紋緊固件的種類

（一）螺栓

螺栓由螺栓頭和螺栓桿兩部分組成。頭部形狀以六角形應用最多，常用等級為A級和B級，同時又有全螺紋與部分螺紋及粗細桿之分。決定螺栓規格的尺寸為螺栓公稱直徑d及螺栓長度l，選定一種螺栓后，其他部分尺寸可根據有關國家標準查得（見附表）。

（二）雙頭螺柱

雙頭螺柱兩頭加工有螺紋，一端旋入被連接件的預制螺孔中，稱為旋入端；另一端與螺母旋合，緊固另一個被連接件，稱為緊固端。在結構上分為A級和B級兩種。A級的要在規格前標注“A”，B級的可不標。雙頭螺柱的旋入端長度bm與帶螺孔的被連接零件的材料有關：

（1）青銅、鋼，取bm=d

（2）鑄鐵，取bm=1.25d

（3）鋁合金，取bm=1.5d

（4）非金屬材料，取bm=2d

決定雙頭螺柱規格的尺寸為螺柱直徑d及緊固端長度l，選定一種雙頭螺柱后，其他部分尺寸可根據有關標準查得。

（三）螺釘

螺釘按使用性質可分為連接螺釘和緊定螺釘兩種。前者用于連接，根據頭部形狀不同有開槽圓柱頭螺釘、開槽沉頭螺釘、開槽盤頭螺釘?shù)?。后者主要用于防止兩相配零件之間發生相對運動，有開槽平端緊定螺釘、開槽錐端緊定螺釘、內六角平端緊定螺釘?shù)?。決定螺釘規格的尺寸為螺釘直徑d及長度l，其他部分尺寸可根據有關標準查得。

（四）螺母

螺母與螺栓或螺柱配合使用，起連接作用。螺母的形式有六角形、圓形、方形等，以六角頭螺母應用最普遍。圓螺母常用于軸上零件的軸向固定。六角頭螺母有Ⅰ、Ⅱ及A、B、C型之分，還有粗細和厚薄之分。決定螺母規格的尺寸為螺紋公稱直徑D，選定一種螺母后，其他部分尺寸可根據有關標準查得。

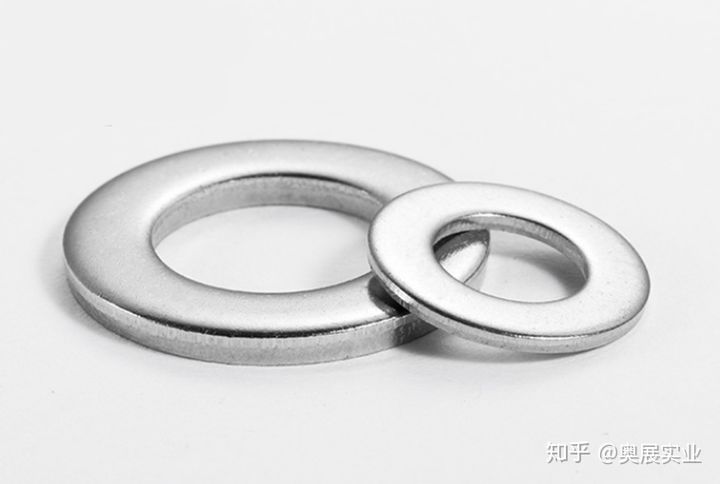

（五）墊圈

墊圈安裝在螺母與被連接件之間，其目的是增加螺母與被連接件之間的接觸面積，保護被連接件表面在擰緊螺母時不被擦傷。除平墊圈以外，還有彈簧墊圈和止動墊圈等，它們可以防止因振動而引起的螺母松動。

決定墊圈規格的尺寸為螺栓直徑d，選定墊圈后，其他部分尺寸可根據有關標準查得。

二、常用螺紋緊固件的標記

1、螺釘或螺栓的標記：名稱、標準號、公稱直徑×螺距×公稱長度-材料-扳擰形式-表面處理

a）名稱：使用國標規定的規范名稱，如：螺釘、螺栓、螺母、自攻螺釘、螺釘組合件、塑料螺釘?shù)取?

b）標準號：標注國標號、部標號或企標號（不寫年號），如是我公司自行設計，則標注所屬產品型號。

c）螺距：只適用于細牙螺紋，粗牙則省略。

d）材料：如用碳鋼材料，則本部份省略，否則應注出，如Cu（銅）、C1（不銹鋼。不銹鋼材料代碼詳見GB3098.6，其中：奧氏體，A1、A2、A4；馬氏體，C1、C3、C4；鐵素體，F(xiàn)1。）

e）扳擰形式：如采用標準規定的扳擰形式，則省略，否則應注出，如復合槽。

f）表面處理：如是碳鋼材料鍍鋅鈍化，則省略，否則應注出，如Cu/Ni（銅鍍鎳）、Cu/Ni6b（銅鍍亮鎳，鎳層厚6μm）、Cu/Sn（銅鍍錫）、Cu/Sn（60）Pb（銅鍍鉛錫）、Fe/Ni6bCr0.3r（碳鋼鍍鎳鉻）、O（表面氧化）、不銹鋼材料通常不需鍍覆。如鍍層符合ROHS指令，則標注在表面處理后并置于括號內。

注1：如緊固件的標記中未注明材料及表面處理，則表示緊固件的材料為碳鋼鍍鋅鈍化（即鍍彩鋅）。

注2：自攻螺釘有兩種型式，C型和F型，C型是尖端面，F(xiàn)型是平端面。但自攻鎖緊螺釘不分型。

注3：盤頭和圓柱頭的區別在于盤頭的頭部盤徑稍大于圓柱頭，但頭部厚度稍薄于圓柱頭。

注4：沉頭和半沉頭的區別是沉頭的頭部是平端面，半沉頭的頭部是弧形端面，沉頭的頭部厚度薄于半沉頭。

注5：緊定螺釘和普通螺釘?shù)膮^(qū)別是，普通螺釘?shù)念^部形狀呈T型，而緊定螺釘沒有T型頭部。

注6：開槽表示頭部為一字槽。復合槽，十字槽及一字槽可通用，但同批次產品應統一。

注7：對于不銹鋼緊固件，鑒于我公司員工對其代碼不熟悉，故可在材料代碼后備注“不銹鋼”，置于括號內。

注8: 螺釘和螺栓區別

螺釘：由頭部和螺桿兩部分構成，用在有預制螺紋的地方，不需和螺母配用。常用內扳擰，頭部常有穴。

螺栓：由頭部和螺桿兩部分構成，需與螺母配用，用于緊固連接兩帶通孔的零件。外扳擰，常為六角頭。

注9: 如選用符合XXXX企標的螺釘組合件，則標記分別為：螺釘組合件ZBY1（螺釘和圓平墊兩組合）、ZBYA1（螺釘和圓平墊、圓彈墊三組合）、ZBF1（螺釘和方平墊兩組合）、ZBFA1（螺釘和方平墊、方彈墊三組合）。

2、螺母的標記： 名稱、標準號、公稱直徑×螺距-材料-表面處理

a）名稱：使用國標規定的規范名稱，如：螺母。

b）標準號、螺距、材料及表面處理等的標識與螺釘?shù)臉?biāo)注方法相同。

3、墊圈的標記：名稱、標準號、公稱直徑×螺距-材料-表面處理

a）名稱：國標規定平墊圈及彈簧墊圈的標準名稱均為“墊圈”，但鑒于我公司實際情況，為避免混淆，特將平墊圈統一命名為“平墊”，彈簧墊圈統一命名為“彈墊”。

b）公稱規格：指螺紋大徑，如外螺紋M8的大徑即是8。

c）標準號、材料及表面處理等的標識與螺釘?shù)臉?biāo)注方法相同。

d）如彈墊的標記中未注明材料及表面處理，則表示其材料為65Mn，表面處理為表面氧化。

4、擋圈的標記： 名稱、標準號、公稱規格

a）名稱：統一命名為“擋圈”。公稱規格：指軸徑或孔徑。標準號的標識與螺釘?shù)臉?biāo)注方法相同。

b）擋圈的材料為65Mn，表面處理為表面氧化。

注10：另外，圓柱銷是我公司制造模具時常用的緊固件，其標準號為GB/T119-86，標記示例：銷GB/T119 A 6×40（表示公稱直徑——大端直徑為φ6，公稱長度為40，材料是碳鋼，表面氧化處理，A型形狀。）

注11：選用緊固件時，應首先從BOM清單現有的訂貨號中選擇，并盡量選擇常用的或庫存量較多的緊固件。在確認現有BOM數據庫中的所有件均不適用時，才允許新選。

注12：在BOM系統中，緊固件標記中的所有“×”號均用“*”號表示。

注13：當本規則規定的緊固件標記格式不能表述其全部要素時，允許在本命名格式尾部加后綴，并置于括號內，如（XX專用）、（本色）等。
